Ячейки ЩО-70
Панели распределительные серии ЩО-70 У3 предназначены для комплектации устройств трехфазного переменного тока напряжением 380/220 В частотой 50 Гц для сетей с глухозаземленной или изолированной нейтралью. Панели устанавливаются в электропомещениях и служат для приема, распределения электроэнергии и защиты от перегрузки и токов короткого замыкания отходящих линий. Щиты распределительных устройств комплектуются из вводных, линейных, секционных, вводнолинейных панелей одностороннего обслуживания, а также панелей с аппаратурой АВР и панелей диспетчерского управления уличным освещением.

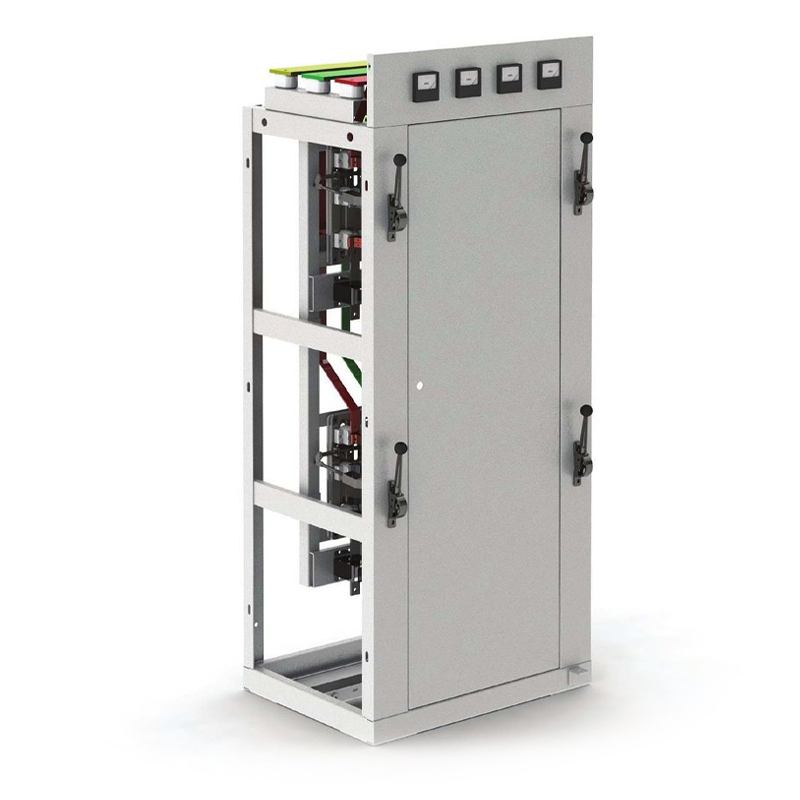

Панели ЩО-70 представляют собой сварной каркас с дверью, закрывающейся на замки. Внутри каркаса панели ЩО-70 на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются на передних стойках каркаса (управление автоматическими выключателями линейных панелей осуществляется через окна в двери). Для крепления сборных шин в верхней части панели устанавливается кронштейн с изоляторами. С фасада в верхней части панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса. Сборка панелей марки ЩО-70 в щит производится болтовыми соединениями через отверстия в стойках панелей.
Гарантийный срок на выпускаемую продукцию составляет не менее 12 месяцев, при соблюдении требований Руководства по эксплуатации. Гарантийный срок на установленное электротехническое оборудование: согласно срокам, указанным в технической документации производителей данного оборудования.
