Ячейки КСО 298

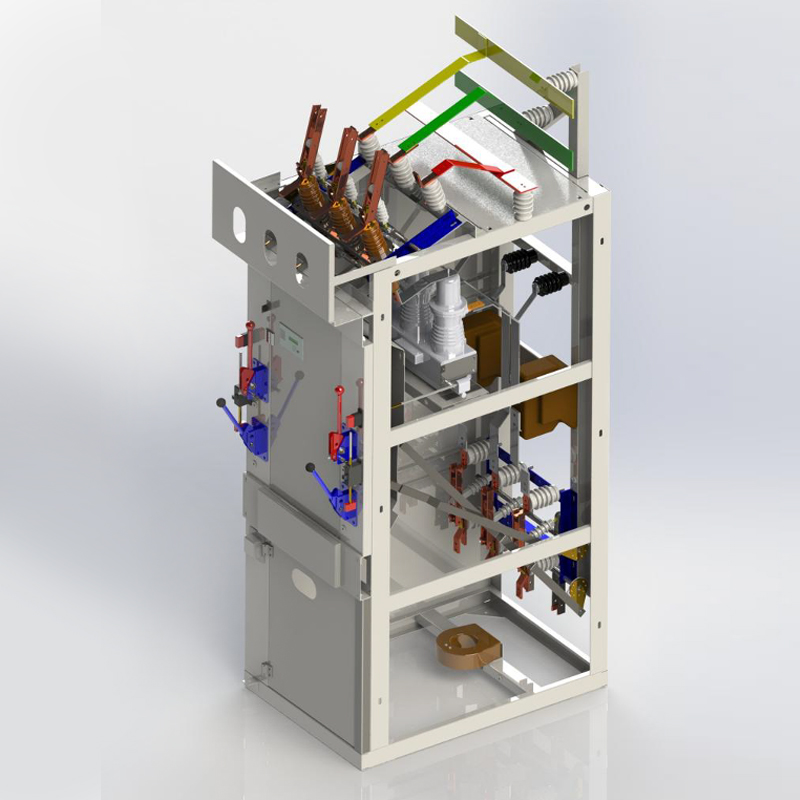

Камеры КСО-298 состоят из корпуса, внутреннее пространство которого поделено на несколько зон — высоковольтную, низковольтную, кабельную и зону сборных шин. Корпус представляет собой металлоконструкцию, собранную из гнутых стальных профилей. Все корпусные детали окрашены для защиты от коррозии и повышения эстетических качеств. На фасадной стороне конструкции находятся органы управления, приборы измерения, учета, сигнализации. Также здесь расположены две двери — верхняя обеспечивает доступ к высоковольтной зоне, а нижняя — к кабельной. Для наблюдения за работой установленного оборудования двери оснащаются смотровыми окнами.
Размещение аппаратуры и устройств в зонах КСО-298:
- Высоковольтная зона. Здесь располагаются трансформаторы напряжения, проходные высоковольтные изоляторы, вакуумный выключатель (ВВП-10, ВБП-10, ВВ/TEL ...) предохранители;
- Низковольтная зона. Она представляет собой раму с оборудованием вспомогательных цепей, которая устанавливается на внутренней стороне двери высоковольтного отсека. Для разграничения зон и предотвращения доступа к аппаратуре высокого напряжения используется специальная съемная перегородка. Низковольтный участок содержит устройства управления, защиты, учета электроэнергии и сигнализации;
- Кабельная зона. Здесь находятся кабельные присоединения с возможностью подключения до 4 трехфазных кабелей, сечение которых не превышает 240 мм2 или 6 однофазных кабелей с полимерной изоляцией и сечением не более 500 мм2. Также в этой зоне расположены трансформаторы тока, напряжения и собственных нужд, линейный разделитель.
Гарантийный срок на выпускаемую продукцию составляет не менее 12 месяцев, при соблюдении требований Руководства по эксплуатации. Гарантийный срок на установленное электротехническое оборудование: согласно срокам, указанным в технической документации производителей данного оборудования.
