Ячейки КСО 393
Камеры сборные одностороннего обслуживания серии КСО-393 предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. КСО применяются в составе распределительных устройств (РУ) напряжением 6 и 10 кВ при:
- новом строительстве;
- расширении;
- реконструкции;
- техническом перевооружении, следующих объектов:
- распределительных и трансформаторных подстанций городских электрических
- распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
- распределительных подстанций промышленных предприятий;
- понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей.

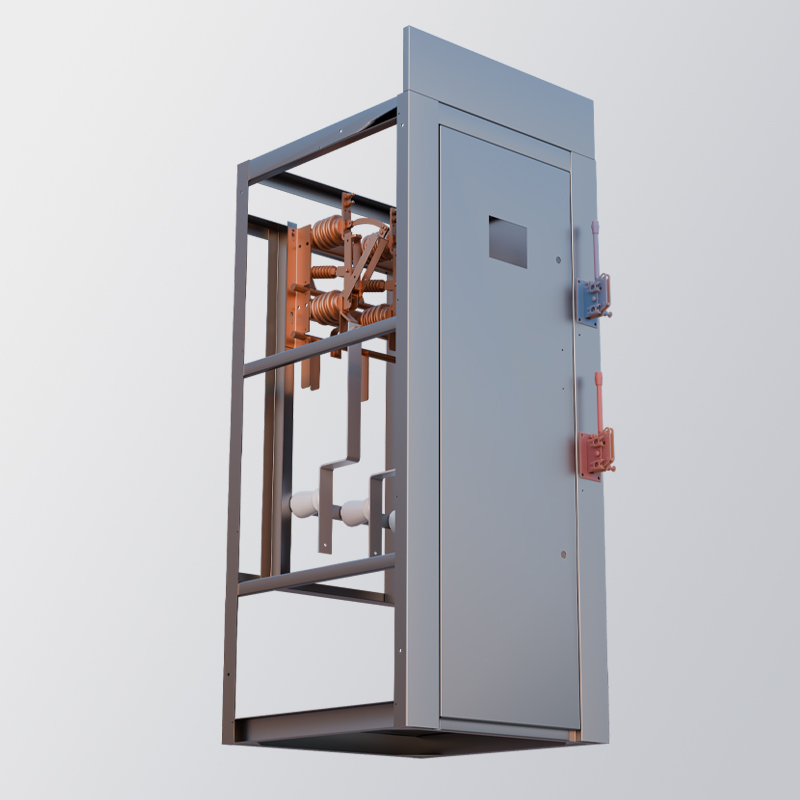

Камеры КСО выпускаются в одной конструктивной модификации шириной по фасаду 800 мм. Конструктивно камеры разделяются на четыре зоны:
- Высоковольтная зона
- Кабельная зона
- Низковольтная зона (релейный отсек)
- Зона сборных шин
В высоковольтной зоне: Размещаются высоковольтный вакуумный выключатель, трансформаторы тока, предохранители и трансформаторы напряжения в зависимости от схемы главных цепей.
В кабельной зоне: Находятся кабельные присоединения, трансформатор собственных нужд, линейный разъединитель, нелинейные ограничители перенапряжений и трансформатор напряжения. Камеры КСО обеспечивают возможность присоединения до четырех трехфазных кабелей сечением до 240 мм, а также шести однофазных кабелей с пластмассой изоляцией сечением до 500мм.
Низковольтная зона: Представляет собой панель с аппаратурой вспомогательных цепей, установленную на внутренней стороне верхней двери.
Сборные шины: Закрываются с фасада защитным экраном, на крайних в ряду камерах устанавливаются боковые защитные экраны (экраны сборных шин).
Гарантийный срок на выпускаемую продукцию составляет не менее 12 месяцев, при соблюдении требований Руководства по эксплуатации. Гарантийный срок на установленное электротехническое оборудование: согласно срокам, указанным в технической документации производителей данного оборудования.
