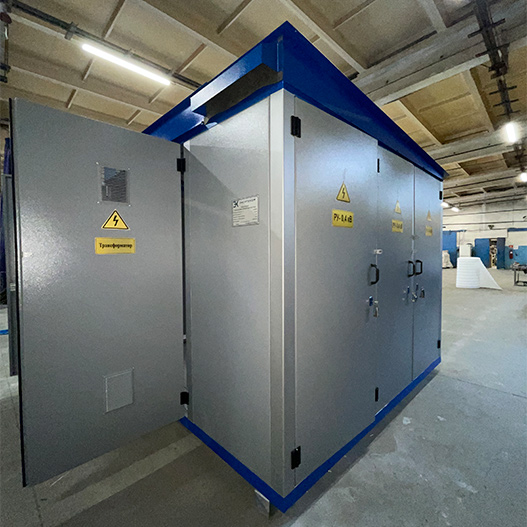

КТПК-Энергоком с воздушным вводом мощностью до 1000 кВА
Комплектные трансформаторные подстанции наружной установки служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования ее в электрическую энергию напряжением 0,4 кВ и передача её потребителю.
Трансформаторная подстанция изготавливается и применяется для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов в районах с умеренно-холодным климатом (УХЛ) и умеренным климатом (У), с 1 категорией размещения по ГОСТ 15150.
Подстанция представляет собой сборно-сварную металлическую конструкцию.
Основными составными частями КТП являются:
- корпус КТП;
- шкаф воздушного ввода ВН;
- шкаф выводов НН;
На шкафу воздушного ввода ВН установлена приемная траверса для присоединения воздушных линий 6(10) кВ, проходные изоляторы и ограничители перенапряжений 6(10) кВ.
На шкафу выводов НН установлена траверса с крюками служащие для присоединения к воздушным линиям 0,4 кВ.
Корпус КТП сплошными металлическими перегородками разделен на три отсека
- отсек под силовой трансформатор;
- отсек со шкафом РУНН;
- отсек с камерой КСО.
Окраска КТП производится порошковой краской, устойчивой к атмосферному воздействию
Гарантийный срок на выпускаемую продукцию составляет не менее 12 месяцев, при соблюдении требований Руководства по эксплуатации. Гарантийный срок на установленное электротехническое оборудование: согласно срокам, указанным в технической документации производителей данного оборудования.
